1、系统概述
我公司根据十余个自来水厂的自控系统设计经验，专门研究了一套用于自来水厂的全厂DCS集中监控系统。该系统基于DCS的分散控制功能强大，系统运算速度快，DPU、网络、电源、操作员站的冗余运行功能，在水厂中央工段设置DPU柜，在水厂其它各个重要工段分别设置远程I/O扩展柜，通过冗余光纤实现全厂DCS同网运行，最终实现包括：源水水库、源水泵房、沉淀池、滤池、清水泵房、外输水水质监测、加氯加药、回收水泵房全部工段工艺参数和主要电气设备运行参数的集中在线监控，同时开放OPC，可以向公用网络开放该水厂主要运行参数，供上一级主管部门远程监控、调度和管理。
该系统与水厂传统的PLC分散监控系统相比较，可靠性提高200%，运算速度提高10倍，二者投资基本相等，所以我公司开发的自来水厂全厂DCS集中监控系统具有很好的推广应用意义。
2、系统组成

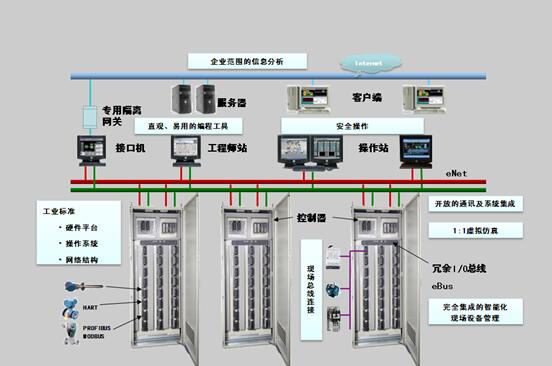

自来水厂全厂DCS集中监控系统包括DPU柜，远程I/O柜，控制室的操作员站，UPU柜，全厂铺设光纤，所有相关的电气信号可采用硬接线进入I/O柜，工艺上随设备配套的PLC柜、智能仪表可以通过通讯方式接入DCS柜内。具体的施工方案可以按照设计单位的设计图纸委托安装单位完成，运行软件由我公司编制和经过现场调试来完成。
3、系统功能
自来水厂全厂DCS集中监控系统能实现对以下工艺参数的监控：
A、源水水库的液位、源水水质、源水流量及调节、源水泵电机、沉淀池自动排泥、刮泥机运行、沉淀池出水水质。
B、滤池的运行和反冲洗控制、空压机运行。
C、清水池液位、清水泵运行和出水压力控制、外输水水质监测、外输水流量调节。
D、加氯量和加药量控制、漏氯监测报警、漏氯吸收装置联动、回收水池液位、回收泵运行。
