1、系统概述

    我公司根据石油储运油库的工艺运行特殊要求，即工艺路线长，对安全防护、防爆发火要求高，对油罐储存油品需要动态监控，对外汽运发货自动化计量要准确等等，专门研究了一套用于储运油库的DCS集中监控系统。该系统基于DCS的分散控制功能强大，系统运算速度快，DPU、网络、电源、操作员站的冗余运行功能，在油库中央的配电室设置DPU柜，在油库其它各个重要工段分别设置远程I/O扩展柜或远程终端，通过冗余光纤将各个工段的现场监控装置均引入DCS系统内，并于DCS同网运行，最终实现包括：油库油罐计量子系统，油罐防火安全保护子系统，鹤位对外发货自动化子系统，油气回收子系统，可燃气体在线监测报警子系统，消防水泵联动子系统，油库区域门禁报警子系统等等，各油库工段工艺参数和主要电气设备运行参数的在中控室的集中在线监控，同时开放OPC，可以向省、市石油公司开放该油库各子系统主要运行参数，供上一级主管部门远程监控、调度和管理。

    该系统与目前大多数油库已经建设好的由PLC组成的集中—分散监控系统相比较，可靠性提高200%，运算速度提高10倍，运行和维护成本相当低。关键是所有的各子系统均是通过通讯进入DCS系统内，所有的数据均可在DCS的DPU内实现数据共享，并把DCS的硬件和软件功能发挥出来。在此，提醒关注的是，目前大多数油库采用的集中—分散控制系统，各子系统是绕开DCS，仅仅是通过网络交换机实现各子系统在操作员站层次上的数据共享，DCS的优越性完全没有体现出来。

2、系统组成

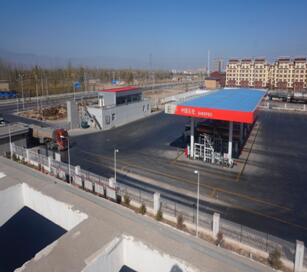

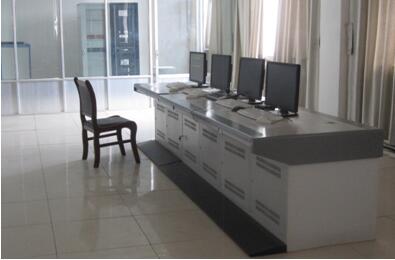

    石油储运油库DCS集中监控系统包括DPU柜，远程I/O柜，其它品牌的网络终端，控制室的操作员站，UPU柜，全厂铺设光纤，所有相关的电气信号可采用硬接线进入I/O柜，有些工艺上随设备配套的PLC柜、智能仪表均可以通过通讯方式接入DCS系统内。具体的施工方案可以按照设计单位的设计图纸委托安装单位完成，运行软件由我公司编制和经过现场调试来完成。

3、系统功能

     石油储运油库DCS集中监控系统能实现对以下油库工艺参数的监控：

    A、 油罐计量子系统——可以将油库内柴油、汽油等石油储罐的液位、压力、温度、密度等信号通过通讯方式接入DCS内，实现在DCS内的油罐动态监控。

    B、鹤位对外发货自动化子系统——通过通讯方式将发货自动化的全部参数接入DCS系统内，在DCS内实现对发货次数、数量、运行状态等等集中监控。

 C、油罐防火安全保护子系统——全部油罐的二道电动阀均接入DCS内，并且具有就地/远程二种控制方式，在DCS操作员站上可以完成对全部电动阀的操作，并编制多种联动逻辑控制功能。

 D、油气回收子系统——通过通讯方式将油气回收工艺的全部参数接入DCS系统内，在DCS内实现对油气回收运行状态、开机次数、回收油品数量、排放指标等等参数的集中监控。

 E、可燃气体在线监测报警子系统——将分散在油库各处的可燃气体在线监测报警采用通讯方式接入DCS系统内，按照消防部门的统一要求，实现在中央控制室对全部可燃气体在线的监测报警。

 F、消防水泵联动子系统——通过硬接线，将油库已有的消防水泵、消防泡沫泵、消防水池液位等电参数接入DCS内，实现远程一键启动/停止，还可以实现定期的消防水泵（泡沫泵）自动模拟演习，可以实现油库内部区域，办公区域、生活区域的消防报警声音同步驱动。

 G、油库区域门禁报警子系统——可以将油库已经具有的区域门禁报警子系统通过通讯方式接入DCS系统，当任何一个部位发生非法进入现象，均可实现门禁报警子系统和DCS系统的同步报警，DCS并可对每次非法侵入的地点、时间做历史记录。
